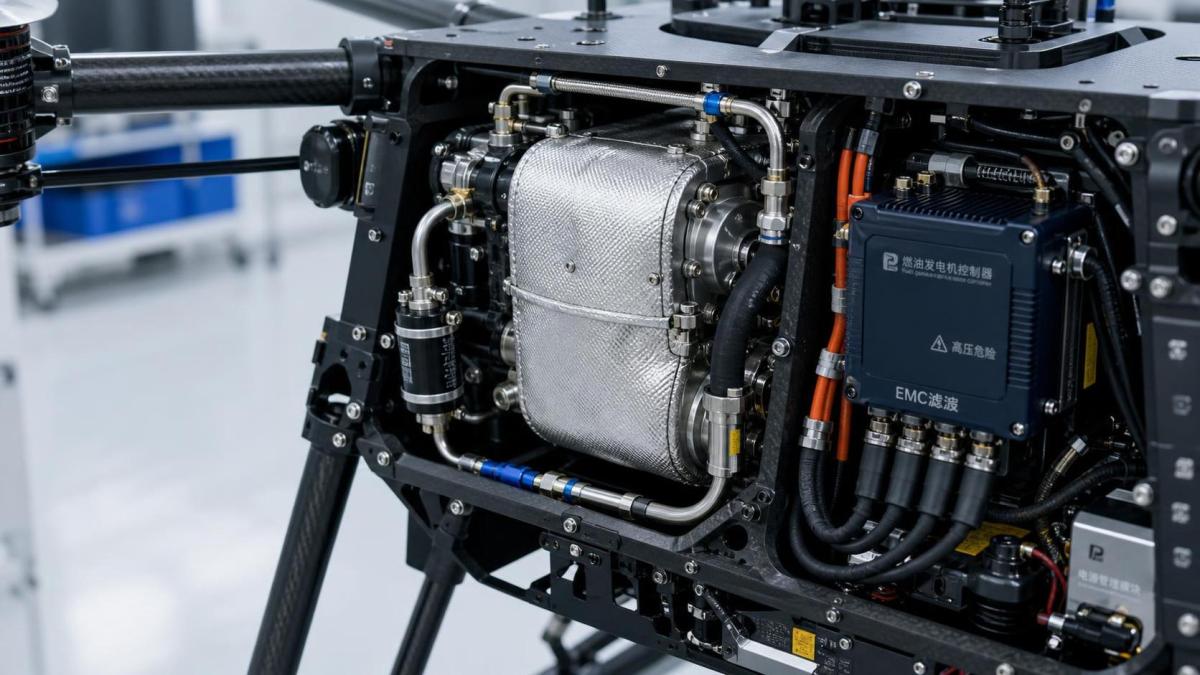

Основные стандарты безопасности генераторов БПЛА для топливных систем, ЭМС и интеграции в полётную систему

Почему безопасность генератора — это вопрос безопасности полёта

Бортовой генератор БПЛА часто в первую очередь оценивают как источник питания: способен ли он обеспечивать достаточную непрерывную выходную мощность? Соответствует ли он целевым показателям массы и продолжительности полёта воздушного судна? Каков его расход топлива при крейсерской нагрузке?

Эти вопросы важны, но для отделов контроля качества и безопасности их недостаточно. Генераторная система электропитания может обеспечивать номинальную мощность при стендовых испытаниях и при этом создавать неприемлемый риск для воздушного судна вследствие утечки топлива, воспламенения от горячих поверхностей, кондуктивных электрических помех, радиочастотных помех, повреждений от вибрации или нестабильного взаимодействия с архитектурой электропитания системы управления полётом.

Для промышленных операций БПЛА практический вопрос заключается не в том, «сертифицирован» ли генератор в абстрактном смысле. Важно, имеются ли для всей установки доказательства, соответствующие предполагаемой миссии, условиям эксплуатации, категории воздушного судна и местной нормативной базе. Это различие особенно важно для продолжительных инспекционных операций, логистики, общественной безопасности, морских операций, горнодобывающей промышленности и полётов вне прямой видимости, где отказ энергосистемы может быть невозможно устранить немедленной посадкой.

Полезно рассматривать генератор БПЛА как критически важную для безопасности подсистему с пятью взаимосвязанными границами: герметичность топливной системы, контроль воспламенения и теплового режима, качество электроэнергии, электромагнитная совместимость и интеграция с бортовыми системами. Слабость на любой из этих границ может подорвать надёжность даже в остальном эффективного генератора.

Единого «сертификата генератора БПЛА» не существует

Покупатели иногда ожидают, что поставщик генератора предоставит один сертификат, подтверждающий лётную годность, безопасность и эксплуатационное одобрение. На большинстве рынков соответствие требованиям устроено иначе. Отчёт об испытаниях компонента, документ о выбросах двигателя, отчёт о безопасности аккумулятора или общая декларация CE могут быть актуальны, но ни один из них сам по себе не доказывает безопасность генератора на конкретном воздушном судне.

Применимые требования обычно распределяются по нескольким уровням:

• Национальные авиационные правила: Они определяют, как классифицируется эксплуатация БПЛА и какое одобрение, эксплуатационное ограничение, процесс технического обслуживания или обоснование безопасности требуется. В США могут быть применимы требования и одобрения FAA; в Европе может действовать система EASA и её национальная реализация. Точный путь зависит от конкретной операции, а не только от типа генератора.
• Ожидания в отношении лётной годности воздушного судна или обеспечения проектирования: Они касаются опасностей, резервирования, условий отказа, управляемости и безопасного продолжения либо завершения полёта.
• Стандарты экологических и электромагнитных испытаний: RTCA DO-160 широко используется в качестве ориентира для квалификации бортового оборудования по условиям окружающей среды, включая температуру, вибрацию, входное питание и электромагнитные воздействия. Его применение должно быть адаптировано к конкретной установке и не является автоматическим доказательством лётной годности.
• Контроль компонентов и процессов: Топливное оборудование, проводка, электронные системы управления, сосуды под давлением, разъёмы и программное обеспечение могут требовать отдельных доказательств, прослеживаемости и критериев инспекции.
• Местные требования по безопасности, перевозке, экологии и охране труда: Хранение топлива, практики работы во взрывоопасных зонах, шум, выбросы и контроль на площадках технического обслуживания могут влиять на развёртывание, даже если вопросы авиационного одобрения рассматриваются отдельно.

Для отдела качества важной практикой является сопоставление каждого заявления с его областью применения. Например, утверждение «испытано по DO-160» должно вызывать дополнительные вопросы: какие разделы? Для каких категорий и уровней жёсткости? Испытывался ли агрегат в составе воздушного судна или как отдельное изделие? Вносились ли позднее изменения в выхлопную систему, жгут проводов, электронный блок управления или систему крепления?

Заявления, в которых не указаны конфигурация, условия испытаний и критерии приемки, трудно использовать при принятии решения о выпуске.

Целостность топливной системы: контролируйте утечки, пары и источники воспламенения

Безопасность топливной системы — это не только выбор бака из номинально совместимого материала. Установка на БПЛА имеет необычные ограничения: компактная компоновка, изменяющееся положение в пространстве, вибрация, изменение давления с высотой, ограниченное расстояние между топливом и электроникой, а также частое полевое обслуживание. Эти условия могут превратить небольшие конструктивные недостатки в повторяющиеся эксплуатационные дефекты.

Проверку следует начинать с полного топливного тракта, а не только с бака. Он включает заливную горловину, крышку, систему вентиляции, топливозаборник, магистрали, фильтры, насосы, регуляторы, запорные клапаны, форсунки или оборудование карбюраторной системы, фитинги, хомуты, точки слива и обратные магистрали, если они используются. Каждое соединение является потенциальной точкой утечки; в каждой нижней точке может скапливаться топливо; каждая магистраль рядом с компонентом выхлопной системы или генератором переменного тока может стать источником тепловой опасности и воспламенения.

Ключевые пункты верификации включают:

• Совместимость материала топливных магистралей с указанной топливной смесью, включая предполагаемое содержание этанола или других присадок.
• Стойкость шлангов, уплотнений и фитингов к температурным циклам, ультрафиолетовому воздействию, где это применимо, и вибрации.
• Защиту от перетирания в местах прохода через переборки, хомутов, сопряжений с рамой и зон доступа для обслуживания.
• Работу вентиляции при ожидаемых условиях высоты, температуры и положения воздушного судна без создания пути выброса жидкого топлива.
• Надёжное перекрытие подачи топлива после команды выключения, обнаружение аварии при необходимости и работу при электрических неисправностях.
• Физическое разделение или экранирование между топливными компонентами и поверхностями выхлопной системы, сильноточной проводкой, искрящими контактами и компонентами системы зажигания.
• Чёткий доступ для осмотра, возможность слива и инструкции по техническому обслуживанию вместо конструкций, скрывающих фитинги за постоянными конструкционными панелями.

Испытания давлением позволяют выявить утечки при сборке, но не полностью моделируют полёт. Надёжный план валидации сочетает проверки давления и герметичности с вибрационным воздействием, температурными циклами, испытаниями при характерных положениях и осмотром после испытаний. По возможности конфигурация испытаний должна включать предполагаемую для серийного производства прокладку шлангов, хомуты, защитные оболочки и монтажные кронштейны. Испытание с короткими прямыми стендовыми шлангами не подтверждает пригодность системы, проложенной в воздушном судне.

Поведение при количестве топлива и топливном голодании также заслуживает внимания. Продолжительные миссии могут выполняться при изменяющихся профилях нагрузки, а во время разворотов, набора высоты, снижения или реакции на порывы ветра могут возникать колебания топлива или оголение топливозаборника. Генератор не должен просто продолжать работу в устойчивом горизонтальном полёте; воздушное судно должно демонстрировать определённую реакцию на условия малого запаса топлива и кратковременных нарушений подачи топлива.

Тепловая защита должна охватывать весь путь распространения тепла

Системы генераторов с двигателем внутреннего сгорания создают несколько источников тепла: блок двигателя, выхлопную систему, каталитические компоненты при их наличии, обмотки генератора, электронику выпрямителя или инвертора, регуляторы и цепи зарядки аккумулятора. Значение имеет не только максимальная температура выхлопа. Важна температура, которой достигают расположенные рядом материалы, изоляция проводов, топливные магистрали, авионика, композитная конструкция и корпус при наиболее тяжёлых достоверных условиях миссии.

При проверке качества следует запрашивать тепловое картирование при реалистичных сочетаниях высокой температуры окружающей среды, уменьшенного потока охлаждающего воздуха, максимальной непрерывной электрической нагрузки, требований набора высоты или висения и частичной блокировки корпуса. Одни только наземные прогоны могут вводить в заблуждение. Некоторые планеры получают меньше охлаждения на земле, тогда как у других рециркуляция или локальные горячие точки возникают только в полёте.

Следующие условия следует целенаправленно испытывать или оценивать:

• Отказ вентилятора охлаждения, частичная блокировка входного отверстия и загрязнение путей охлаждения пылью или мусором.
• Ослабление, деформация или утечка в выхлопной системе после вибрационного воздействия.
• Тепловой выбег после посадки, когда поток воздуха прекращается, но двигатель и компоненты выхлопной системы остаются горячими.
• Температурное воздействие на расположенные рядом аккумуляторные батареи, особенно если они обеспечивают пусковую мощность, компенсацию переходных процессов или аварийный резерв энергии.
• Реакция на неисправности датчиков, перегрев и потерю электрического питания, связанного с охлаждением.

Автоматическое отключение ценно, но не является полной тепловой стратегией. Порог отключения может предотвратить разрушение компонентов, но при этом вызвать резкую потерю тяги воздушного судна или питания системы управления полётом. Оценка безопасности воздушного судна должна определять последующие действия: принимает ли на себя питание резерв аккумулятора, снижает ли система нагрузку постепенно, переходит ли воздушное судно в режим контролируемого возврата и какой запас энергии остаётся.

Электромагнитные помехи часто обнаруживаются поздно, когда их устранение обходится дороже всего

Генераторные системы могут создавать электромагнитные помехи через цепи зажигания, переключение генератора переменного тока, инверторы, регуляторы напряжения, щёточные узлы, сильноточные кабели и корпуса с недостаточным соединением с массой. Риск не ограничивается очевидными радиопомехами. Шум может влиять на приём GNSS, работу компаса, телеметрические каналы, оборудование дистанционной идентификации, датчики полезной нагрузки, барометрические показания, шины данных и питание полётного контроллера.

Распространённое заблуждение состоит в том, что стабильное отображение напряжения доказывает электрическую совместимость. Это не так. Шина питания может иметь приемлемое среднее напряжение, но при этом содержать пульсации, выбросы, шум заземления или переходные возмущения, которые периодически ухудшают работу электроники. Такие события могут проявляться только при определённых оборотах двигателя, нагрузках, температурах кабеля или состояниях радиопередачи.

RTCA DO-160 предоставляет широко признанную основу для оценки экологических и электромагнитных воздействий на бортовое оборудование. Соответствующие разделы могут включать кондуктивные и излучаемые помехи, восприимчивость, поведение входного питания, выбросы напряжения, вибрацию, температуру, влажность и другие условия окружающей среды. Однако категории испытаний должны выбираться на основе фактической среды воздушного судна. Общий отчёт без информации о категориях имеет ограниченную ценность для принятия решения.

Для интеграции генератора БПЛА практическая программа проверки ЭМП должна включать:

• Базовые измерения при выключенном генераторе с последующим сравнением на холостом ходу, при номинальном крейсерском режиме, пиковой электрической нагрузке и быстрых переходах нагрузки.
• Мониторинг качества позиционирования GNSS и захвата спутников, включая проверки помех для антенн, расположенных рядом с проводами зажигания, корпусами инвертора или элементами выхлопной системы.
• Калибровку компаса и проверку курса в полёте при работе генератора на характерных оборотах.
• Работу телеметрии, канала командования и управления, дистанционной идентификации и каналов передачи данных полезной нагрузки под электрической нагрузкой.
• Проверку заземления, перемычек электрического соединения, оконцеваний экранирования кабелей, задних корпусов разъёмов и разделения между шумными силовыми проводниками и сигнальной проводкой.
• Испытания переходных процессов при запуске, отключении, сбросе нагрузки, подключении аккумулятора, режимах отказа регулятора и аварийном переходе на резервное питание.

Автомобильные электромагнитные стандарты, такие как испытания транспортных средств на основе CISPR, могут предоставлять полезные инженерные данные для отдельных компонентов, но не следует считать, что они представляют электромагнитную среду конкретного воздушного судна. Аналогично, соответствие схеме маркировки потребительской или промышленной электроники не подтверждает совместимость с критически важной для полёта авионикой.

Вибрация, фиксация крепежа и усталость являются проблемами конфигурации

Генераторы сочетают вращающиеся механизмы, импульсы сгорания, резонанс планера и изменяющиеся нагрузки от винта. Возникающий профиль вибрации может ослаблять крепёж, вызывать усталость кронштейнов, растрескивание опор выхлопной системы, повреждение печатных плат, износ изоляции проводов и периодические неисправности разъёмов. Крепление, хорошо работающее на одном планере, может отказать на другом из-за различий в структурной реакции.

Поэтому квалификация по вибрации должна учитывать как генераторную установку, так и монтаж на воздушном судне. Для бортового оборудования часто упоминаются вибрационные испытания DO-160, тогда как в промышленных или оборонных программах может использоваться MIL-STD-810. Ни один из этих документов не следует считать заменой доказательств, относящихся к конкретной установке. Жёсткость испытаний, ось, диапазон частот, продолжительность, конструкция оснастки и функциональный мониторинг влияют на ценность результата.

После вибрационных испытаний и испытаний на выносливость проверка должна выходить за пределы видимых повреждений. Команды контроля качества должны оценивать сохранение момента затяжки, состояние контровочной проволоки или стопорных элементов, деформацию кронштейнов, сжатие эластомерных опор, сочленение разъёмов, перетирание проводов, точки трения топливных магистралей, смещение теплозащитных экранов и электрическую непрерывность. Функциональный прогон после испытаний необходим, но он не должен заменять подробную физическую разборку или протокол осмотра.

Интеграция в полётную систему определяет реальные последствия отказа

При закупке компонентов часто упускается важнейший вопрос безопасности: что делает воздушное судно, когда выходная мощность генератора ухудшается, становится нестабильной или недоступной?

Генератор может быть основным источником электроэнергии, расширителем запаса хода, заряжающим аккумулятор, напрямую поддерживать тяговые нагрузки или быть вспомогательным источником для полезной нагрузки. Каждая архитектура создаёт разные опасности. В гибридной системе неисправность генератора может быть управляемой, если аккумулятор имеет подтверждённую резервную ёмкость, а контроллер управления энергией выполняет плавный переход. В другой конструкции внезапное падение напряжения может перезагрузить полётный контроллер или вызвать неконтролируемый сброс нагрузки.

При проверке интеграции следует определить достоверные неисправности и требуемые реакции воздушного судна. К ним относятся остановка двигателя, топливное голодание, срабатывание защиты от перегрева, перенапряжение, пониженное напряжение, отказ регулятора, обрыв соединения с массой, периодически работающий разъём, отказ датчика, перезагрузка ECU и неожиданный спрос на нагрузку. Для каждой неисправности команда должна документировать метод обнаружения, сигнализацию, автоматическое действие, осведомлённость пилота или оператора, доступный резерв энергии и ожидаемый результат посадки или восстановления.

Особое внимание необходимо, когда общая причина может вывести из строя как генератор, так и его резерв. Примеры включают общую плату распределения питания, аккумулятор, подвергающийся нагреву от генератора, один разъём, несущий одновременно пути управления и зарядки, или программное обеспечение, которое зависит от телеметрии генератора при принятии решений по управлению аккумулятором. «Резервный аккумулятор» не имеет смысла, если резервный путь использует тот же незащищённый механизм отказа.

Что запрашивать перед принятием заявления поставщика

Для решений по закупке и входному контролю качества хорошо организованный пакет доказательств обычно полезнее широкого заявления о том, что продукт имеет «авиационный класс». В пакете должны быть указаны точная модель, редакция, прошивка, спецификация топлива, ограничения по установке и испытанная конфигурация.

Практический перечень запросов включает анализ опасностей или видов отказов; чертежи топливной системы и спецификации материалов; отчёты об экологических испытаниях и испытаниях ЭМП с указанными методами и критериями приемки; записи тепловых и вибрационных испытаний; электрические схемы; данные о переходных процессах и реакции на неисправности; контроль редакций программного обеспечения и прошивки, где это применимо; производственные записи инспекций; прослеживаемость серийных номеров; интервалы технического обслуживания; а также процедуры уведомления об изменении конфигурации.

Также обоснованно запросить, какие доказательства подготовлены поставщиком, какие независимо засвидетельствованы и какие воспроизведены на предполагаемом планере. Цель состоит не в том, чтобы требовать документацию ради неё самой. Она заключается в определении того, охватывают ли доказательства поставщика те же риски, которые создаёт планируемая миссия.

Для руководителей по безопасности окончательное решение должно связывать технические доказательства с эксплуатационными мерами контроля: предполётными проверками утечек, процедурами обращения с топливом, ограничениями на огневые работы, критериями выпуска после технического обслуживания, прослеживаемостью запасных частей, осмотрами после жёсткой посадки, отчётностью об инцидентах и порогами снятия с эксплуатации. Генератор БПЛА становится надёжным благодаря сочетанию доказательств проектирования, контролируемого производства, валидации установки и дисциплинированной эксплуатации в полевых условиях.

Главный вывод прост: номинальная мощность — это только начало. Генератор следует принимать как часть обоснования безопасности воздушного судна только после того, как его топливная систему, тепловой режим, вибрацию, излучения, электрическое поведение и реакцию на отказы рассмотрят как единую интегрированную систему.
