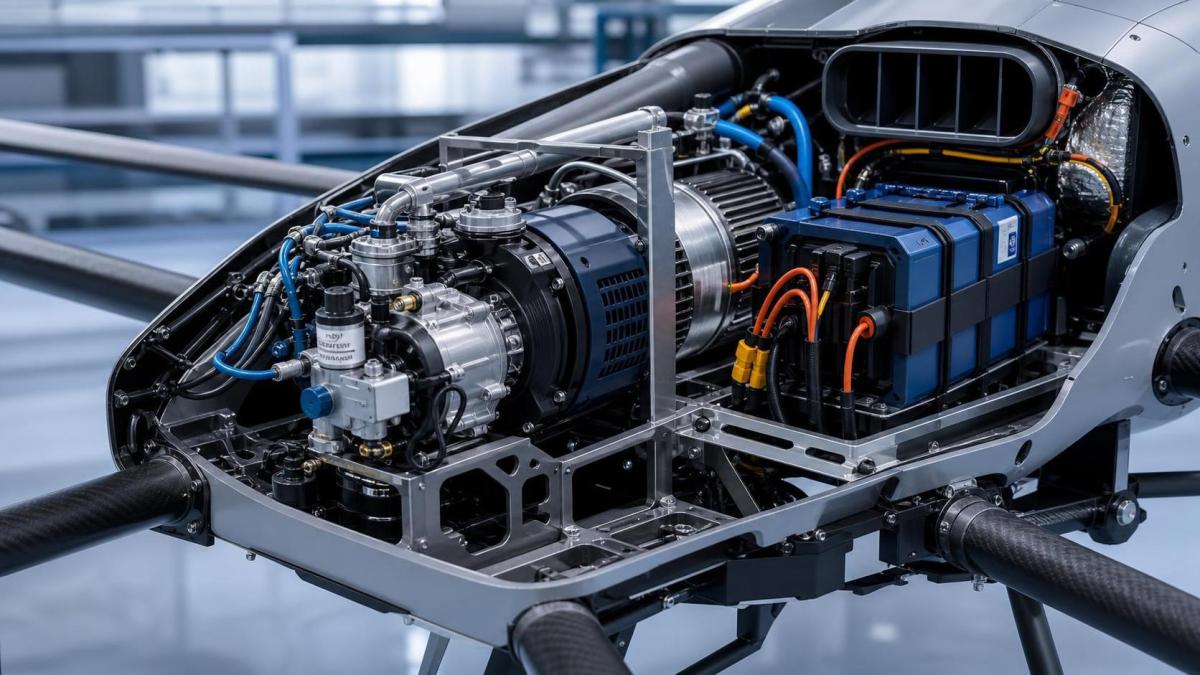

Выбор генератора для БПЛА: выходная мощность, масса, расход топлива и компромиссы по полезной нагрузке

Выбор генератора для БПЛА — это решение системного уровня, а не вопрос сопоставления заявленной мощности в ваттах с номинальной потребностью летательного аппарата в электроэнергии. Для промышленных команд, эксплуатирующих БПЛА, генератор влияет на продолжительность полета, полезную нагрузку, тепловой режим, объем технического обслуживания, акустическую заметность и режимы отказа аппарата. Устройство, которое выглядит эффективным при стендовом сравнении, все равно может оказаться неверным выбором после интеграции с двигателем, топливной системой, силовой электроникой, целевыми датчиками и ограничениями по центровке планера.

Это особенно важно для задач, выходящих за практические возможности аппаратов только с аккумуляторным питанием: длительного инспектирования протяженных объектов, морского наблюдения, патрулирования трубопроводов, картографирования удаленных районов, ретрансляции связи, а также продолжительных грузовых операций или операций сбора данных. В таких случаях гибридная силовая установка на базе генератора может увеличить продолжительность миссии, но также повышает механическую сложность. Правильная оценка начинается с профиля миссии и далее последовательно учитывает электрические, механические и эксплуатационные ограничения.

Начинайте с фактического профиля нагрузки, а не с паспортной нагрузки

Генератор БПЛА должен обеспечивать не только среднее энергопотребление, зафиксированное при горизонтальном крейсерском полете. Электрическая система испытывает различные нагрузки при запуске двигателя, взлете, наборе высоты, маневрировании, включении датчиков, кратковременных сеансах связи, подогреве полезной нагрузки и аварийном возвращении. Генератор, выбранный только по потреблению в крейсерском режиме, может не поддерживать напряжение шины при одновременной работе нескольких нагрузок.

Поэтому техническим специалистам следует разделять постоянную нагрузку, периодическую нагрузку и переходную пиковую нагрузку. Постоянная нагрузка — это мощность, необходимая для продолжительного полета и нормальной работы оборудования миссии. Периодическая нагрузка включает оборудование, работающее с перерывами, например гиростабилизированные подвесы, насосы, нагреватели или высокомощные каналы передачи данных. Переходная пиковая нагрузка — это кратковременная потребность, связанная с быстрыми изменениями тяги, перемещением приводов, запуском полезной нагрузки или зарядкой буферной батареи после события с высоким энергопотреблением.

Полезное требование — это не просто «летательному аппарату требуется 3 кВт». Оно ближе к следующему: «аппарату требуется 2,1 кВт электрической мощности при стабилизированном крейсерском полете, 2,8 кВт при типовом выполнении миссии и до 4,0 кВт для определенных кратковременных событий при сохранении достаточного резерва аккумулятора для поддержки взлета, переходных нагрузок и непредвиденных ситуаций при возврате на базу». Это различие определяет, требуется ли системе генератор, рассчитанный на мощность, близкую к пиковому спросу, генератор меньшей мощности со значительной буферизацией аккумулятором или совершенно иная архитектура летательного аппарата.

Заявленная выходная мощность также может быть неоднозначной. Поставщики могут указывать механическую мощность на валу, полную выходную мощность альтернатора, регулируемую выходную мощность постоянного тока или максимальную мощность при благоприятных условиях окружающей среды. Специалистам необходимо установить полезную электрическую мощность, доступную при рабочем напряжении летательного аппарата, после выпрямления, регулирования, с учетом требований к охлаждению и ожидаемого снижения характеристик из-за высоты или температуры. Без такого уточнения сравнение двух устройств по их номинальному показателю может вводить в заблуждение.

Номинальная непрерывная мощность обычно важнее максимальной

Показатели максимальной мощности привлекают внимание, поскольку создают впечатление наличия эксплуатационного запаса. Однако генератор БПЛА, работающий вблизи максимальной выходной мощности в течение длительного времени, может сталкиваться с повышенной температурой обмоток, снижением эффективности двигателя, нестабильностью напряжения, сокращением межсервисных интервалов или ускоренным износом подшипников и муфт. Важный вопрос заключается в том, какую стабильную мощность устройство способно обеспечивать в течение требуемого рабочего цикла.

Для платформы длительного инспектирования генератор может работать несколько часов в относительно узком диапазоне мощности. В этом случае предпочтительна конструкция с хорошо охарактеризованной номинальной непрерывной мощностью и высокой эффективностью вблизи ожидаемой крейсерской нагрузки. Платформе с интенсивными профилями набора высоты или частым циклированием полезной нагрузки может потребоваться более сильная переходная характеристика и аккумулятор, способный воспринимать кратковременные пики. Это разные задачи выбора, даже если оба летательных аппарата имеют одинаковую номинальную электрическую потребность.

Также стоит изучить рабочую карту генератора вместе с кривой расхода топлива двигателя. Слишком мощное устройство может большую часть миссии работать при малой нагрузке, когда топливная эффективность и характеристики выбросов могут ухудшаться. Недостаточно мощное устройство может слишком много времени работать вблизи своих тепловых или электрических пределов. Оптимальным вариантом часто является не генератор с наибольшим номиналом, а тот, который позволяет объединенной системе двигатель-генератор-аккумулятор эффективно работать при преобладающем режиме нагрузки миссии.

Запрашивайте у поставщиков данные испытаний, а не полагайтесь исключительно на единичный показатель мощности. Полезные данные включают регулируемое напряжение в зависимости от нагрузки, стабильность выхода при ступенчатых изменениях, продолжительность непрерывной выдачи мощности, характеристики при типичных скоростях вращения и любое снижение характеристик, применяемое из-за температуры, высоты или монтажного корпуса. Если система все еще находится на стадии прототипа, эти требования следует включить в план приемочных испытаний.

Вес — это не только снижение полезной нагрузки

Вес генератора напрямую уменьшает массу, доступную для датчиков, груза, топлива, резервированной авионики или резерва аккумулятора. Однако практическое влияние на массу больше, чем каталожная масса самого генератора. Установленная система может включать муфту двигателя, монтажную раму, виброизоляторы, топливопроводы, компоненты выхлопной системы, воздуховоды охлаждения, электронное оборудование управления, модули выпрямителя или инвертора, проводку, экранирование и защитную конструкцию. Сравнение на основе генератора без дополнительного оборудования может существенно занизить затраты на интеграцию по массе.

Центр тяжести не менее важен. Компактный генератор, установленный далеко от центра масс летательного аппарата, может потребовать усиления конструкции или перемещения топливных баков и полезной нагрузки. По мере расхода топлива баланс аппарата меняется. Если генератор и топливная система не рассматриваются совместно, внешне приемлемая компоновка компонентов может создать неприемлемую потребность в балансировке или уменьшить запас управляемости на завершающем этапе миссии.

Удельная мощность, часто выражаемая в ваттах на килограмм, является полезным показателем для первичного отбора, но не окончательным критерием выбора. Более легкий генератор с меньшей стабильностью непрерывной выходной мощности может потребовать более крупного аккумулятора, более тяжелой кабельной системы или более развитого теплового управления. И наоборот, несколько более тяжелое устройство может снизить потребность во вспомогательном накопителе энергии или обеспечить более благоприятную архитектуру установки. Решение следует принимать на основе общей установленной массы и ее влияния на полезную нагрузку миссии, а не массы одного изолированного компонента.

• Рассчитывайте массу на уровне системы: генератор, крепления, охлаждение, силовая электроника, проводка, топливные интерфейсы и защитное оборудование.
• Моделируйте центр тяжести при полном запасе топлива, при запасе топлива в середине миссии и при резервном запасе топлива.
• Учитывайте массу аккумулятора, необходимую для переходных процессов, аварийного снижения или восстановления и реакции при отказе генератора.
• Проверьте, не компенсирует ли усиление конструкции кажущееся преимущество компактного компонента.

Расход топлива следует оценивать по энергии миссии, а не по маркетинговым заявлениям о почасовом расходе

Расход топлива часто указывается в литрах в час, но этот показатель малоценен без указания точки нагрузки, типа топлива, условий окружающей среды и оборотов двигателя. Более точным показателем является расход топлива на единицу полезной электрической энергии при соответствующем рабочем цикле. Даже в этом случае общая продолжительность полета зависит от массы топливного бака, потерь в топливной системе, эффективности генератора, потерь при циклировании аккумулятора и требований к резерву.

Например, меньший расход топлива в идеальной установившейся точке испытаний не обеспечивает автоматически большее время полета. Если генератор медленно реагирует на изменения нагрузки миссии, аккумулятор может циклироваться глубже и чаще. Это может привести к потерям при преобразовании, повышению температуры аккумулятора и необходимости в более крупном аккумуляторном блоке. Фактический энергетический баланс миссии может оказаться хуже, чем предполагают данные поставщика по двигателю.

Тип топлива также влечет эксплуатационные последствия. Авиационный бензин, тяжелое топливо, бензино-масляные смеси и другие варианты топлива имеют разные последствия для хранения, транспортировки, зажигания, холодного запуска, обслуживания и соблюдения нормативных требований. Парк техники, работающий на удаленных промышленных объектах, может отдавать приоритет унификации топлива с другим полевым оборудованием. Оборонная или морская программа может отдавать приоритет логистической совместимости или меньшему риску возгорания. Эти решения следует рассматривать вместе с оператором, а не оставлять только команде силовой установки.

Устойчивость к качеству топлива заслуживает особого внимания. Полевые работы могут подвергать оборудование воздействию влаги в топливе, неоднородных партий топлива, пыли, экстремальных температур и длительного хранения. Комплект генератор-двигатель, хорошо работающий на чистом лабораторном топливе, может стать проблемой обслуживания при развертывании через распределенную сервисную сеть. У поставщиков следует запрашивать информацию о требованиях к фильтрации, допустимых условиях хранения, пределах холодного запуска и влиянии вариаций топлива на выходную мощность и срок службы.

Тепловое поведение может определить, пригодна ли номинальная выходная мощность к использованию

Установки БПЛА ограничены в тепловом отношении. В отличие от наземного оборудования, летательный аппарат может иметь ограниченное пространство для охлаждающего воздуха, низкую допустимость открытых корпусов и строгие аэродинамические требования. Потери генератора, тепло двигателя, тепло выхлопа, потери преобразования мощности и тепло аккумулятора могут накапливаться в одном небольшом объеме. Компонент, достигающий номинальной выходной мощности на открытом испытательном стенде, может существенно снижать характеристики внутри фюзеляжа.

Тепловая оценка должна охватывать весь диапазон условий полета. Высокая температура окружающей среды, большая высота по плотности, низкая скорость барражирования, закрытые отсеки полезной нагрузки и ограниченный воздушный поток при наборе высоты могут уменьшить доступное охлаждение. В холодных условиях может возникнуть обратная проблема: испарение топлива, вязкость смазочного материала, способность аккумулятора принимать заряд и управление конденсацией могут влиять на запуск и стабильную работу.

Тепловой разгон обычно связывают с аккумуляторами, но более широкая энергосистема заслуживает такой же строгой оценки. Горячие разъемы, проводники недостаточного сечения, предельная изоляция, плохо контролируемая прокладка выхлопа и недостаточное разделение топливопроводов и электрических компонентов могут создавать системные риски. Оценка должна выявить наиболее горячее ожидаемое рабочее состояние и продемонстрировать, что выходная мощность генератора, регулирование напряжения и защитные функции остаются в приемлемых пределах в этой точке.

Не принимайте «воздушное охлаждение» в качестве полной тепловой стратегии. Запрашивайте рекомендации по установке, требуемый воздушный поток, допустимую температуру на входе, расположение температурных датчиков, кривые снижения характеристик и пороги отключения. Если эти данные недоступны, команда интеграции должна запланировать наземные и летные испытания с измерительной аппаратурой до принятия решений по выделению объема в планере.

Надежность определяется поведением при отказах, а не только сроком службы

Для технических специалистов заявления о надежности следует переводить в эксплуатационные вопросы. Что произойдет, если выходная мощность генератора станет ниже потребности? Будет ли аккумулятор автоматически поддерживать силовую шину? Достаточно ли резервной энергии для выполнения контролируемого возврата, ухода на запасной маршрут или посадки? Как обнаруживаются, регистрируются и передаются неисправности в контроллер полета и наземную станцию?

Гибридный БПЛА требует четкой логики управления энергией. В хорошо спроектированной архитектуре генератор обеспечивает запланированную энергию крейсерского полета, аккумулятор компенсирует быстрые изменения и предоставляет аварийный резерв, а система непрерывно контролирует напряжение, ток, температуру, скорость вращения, состояние изоляции, где применимо, и уровень топлива. Неисправность должна приводить к определенному деградированному режиму, а не к неконтролируемой последовательности падения напряжения, разряда аккумулятора и вынужденной посадки.

Межсервисные интервалы следует оценивать с учетом использования парка техники. Подрядчик по промышленным инспекциям, выполняющий частые полеты, может ценить предсказуемые короткие сервисные операции больше, чем теоретический срок службы компонентов. Для удаленных операций могут потребоваться линейно заменяемые модули, доступ к диагностике и реалистичный план запасных частей. Сам генератор может быть только одним из источников простоя; разъемы, муфты, контроллеры, топливные насосы и поврежденная вибрацией проводка часто требуют не меньшего внимания.

Вибрация особенно важна, когда в состав системы входит двигатель внутреннего сгорания. Она может влиять на точность датчиков, удержание крепежа, долговечность жгутов проводов, подшипники, надежность авионики и качество изображения. Генератор с благоприятными электрическими характеристиками все же может быть непригоден, если его монтажная схема передает неприемлемую вибрацию на полезную нагрузку или планер. Анализ интеграции должен включать спектры вибрации, поведение изоляторов во всем диапазоне оборотов двигателя и риск резонанса с элементами конструкции или креплениями датчиков.

Компромиссы по полезной нагрузке необходимо выражать через результаты миссии

Утверждение «большая мощность генератора означает меньшую полезную нагрузку» в целом верно, но неполно. Существенный компромисс существует между энергетическими возможностями и ценностью миссии. Более тяжелая энергосистема может позволить использовать более крупный датчик, увеличить время пребывания в зоне, усилить канал связи или повысить надежность работы в холодную погоду. Более легкая система может допустить большую массу полезной нагрузки, но уменьшить продолжительность полета или ограничить использование активных функций полезной нагрузки.

Для задачи инспекции трубопровода решающим показателем может быть количество километров, проверенных за один вылет с требуемым качеством датчиков. Для морского мониторинга это может быть время пребывания на позиции на заданном расстоянии от места запуска. Для обследования промышленного объекта это может быть число часов работы полезной нагрузки, достижимое до исчерпания топливного резерва. Преобразование выбора компонентов в такие показатели миссии предотвращает чрезмерную концентрацию процесса выбора на отдельных спецификациях.

Практическое сравнение должно моделировать как минимум три сценария: номинальную миссию, миссию с высоким спросом и деградированную работу. Номинальный сценарий устанавливает эффективность. Сценарий высокого спроса проверяет пиковую мощность, тепловой запас и буферизацию аккумулятором. Деградированный сценарий проверяет, позволяют ли отказ генератора, высокая температура окружающей среды или ограниченная доступность топлива безопасно выполнить восстановление. Предложение, хорошо работающее только в номинальной модели, несет больший эксплуатационный риск, чем предполагает его заявленный показатель продолжительности полета.

Оценка поставщика должна включать доказательства готовности к интеграции

Наличие компонента — не то же самое, что готовность к интеграции. Поставщик может иметь производительный генератор, но ограниченный опыт работы с авиационной вибрацией, электромагнитной совместимостью, высотной эксплуатацией или обработкой критически важных для безопасности отказов. Для программы промышленного БПЛА специалисты должны различать компонент для разработки и воспроизводимое серийное решение.

К relevantным вопросам к поставщику относятся:

• Какая электрическая выходная мощность непрерывно подтверждена при требуемом напряжении и ожидаемых условиях окружающей среды?
• Какие номинальные показатели измерены на клеммах генератора и какие включают полную регулируемую энергосистему?
• Какие условия установки необходимы для достижения заявленной выходной мощности?
• Как устройство реагирует на определенные ступени нагрузки и какая буферизация аккумулятором предполагается?
• Каковы документированные межсервисные интервалы, расходные детали и рекомендуемые процедуры осмотра?
• Какие результаты испытаний имеются по вибрации, термоциклированию, электромагнитной совместимости и ресурсу?
• Какие меры контроля конфигурации применяются к серийным устройствам, встроенному ПО, контроллерам и запасным частям?
• Какая поддержка доступна во время интеграции летных испытаний и анализа отказов?

Требования к сертификации и соответствию зависят от категории летательного аппарата, юрисдикции эксплуатации, миссии и от того, предназначена ли система для гражданского, государственного или оборонного применения. Требования могут касаться ожиданий по летной годности, радиочастотных характеристик, обращения с топливом, перевозки опасных материалов, выбросов, шума и эксплуатационных разрешений. Конкретные стандарты и разрешения должны проверяться относительно предполагаемого места развертывания и программы летательного аппарата; их не следует выводить из общих маркетинговых заявлений поставщика генератора.

Дисциплинированный процесс выбора снижает затраты на дорогостоящую переработку

Наиболее надежный процесс выбора обычно выполняется поэтапно. Сначала определяются энергетические потребности миссии и диапазон пиковых нагрузок. Затем устанавливаются ограничения по массе, объему, центру тяжести и тепловому режиму летательного аппарата. После этого кандидаты на генератор сравниваются по массе установленной системы, непрерывной полезной выходной мощности, расходу топлива в фактических точках нагрузки, переходной характеристике, требованиям к обслуживанию и поведению при отказах. Только после такого отбора команда должна приступать к детальной механической и электрической интеграции.

Наземные испытания должны воспроизводить реалистичные электрические нагрузки, а не использовать только фиксированную резистивную нагрузку. Испытательная установка должна включать типичную потребность в тяге, циклирование полезной нагрузки, поведение заряда и разряда аккумулятора, ожидаемую кабельную систему и ограничения охлаждения. Затем летные испытания подтверждают те части модели, которые труднее всего прогнозировать: воздушный поток, вибрацию, радиочастотное взаимодействие, влияние высоты, плескание топлива и процедуры оператора.

Наиболее важный вопрос заключается не в том, может ли генератор БПЛА вырабатывать достаточно мощности изолированно. Важно, способен ли летательный аппарат в полной комплектации выполнить требуемую миссию с полезной нагрузкой, пригодной к использованию, и достоверным запасом на восстановление в условиях, с которыми оператор действительно столкнется. Когда специалисты формулируют решение таким образом, выходная мощность, вес, расход топлива и грузоподъемность становятся взаимосвязанными переменными, а не конкурирующими каталожными спецификациями.
