Что такое генератор для БПЛА и как он поддерживает длительные миссии дронов?

Генератор БПЛА — это бортовой источник электроэнергии, который преобразует запасённое топливо или другой первичный источник энергии в электричество во время полёта. Он используется, когда дрон должен оставаться в воздухе дольше, чем может обоснованно обеспечить конфигурация только с аккумулятором. Вместо полной зависимости от аккумуляторного блока, который постоянно разряжается с момента взлёта, летательный аппарат может непрерывно вырабатывать электроэнергию и использовать аккумулятор в качестве буфера для пикового спроса, резервного питания или аварийной посадки.

В летательном аппарате большой продолжительности полёта энергия требуется не только тяговому двигателю. Компьютеры управления полётом, навигационное оборудование, сервоприводы, каналы связи, камеры, тепловизоры, радиолокационные устройства, регистраторы данных, механизмы сброса полезной нагрузки и обогреватели могут потреблять электроэнергию. Правильно интегрированная генерирующая система обеспечивает питание этих нагрузок в контролируемом диапазоне напряжения, пока летательный аппарат испытывает вибрации, изменения высоты, температурные колебания и резкие изменения положения дроссельной заслонки.

Как бортовая генерация меняет энергетическую систему

Обычный мультикоптер или беспилотник самолётного типа с аккумуляторным питанием несёт весь запас используемой электроэнергии при взлёте. Продолжительность полёта зависит от ёмкости аккумулятора, массы полезной нагрузки, аэродинамической эффективности, погодных условий и требуемого резерва. Увеличение ёмкости аккумулятора может повысить доступный запас энергии, но также увеличивает массу. На определённом этапе дополнительный вес аккумулятора поглощает значительную часть выгоды от дополнительной энергии.

Бортовой генератор меняет это соотношение. Топливо обычно имеет более высокую массовую плотность энергии, чем современные перезаряжаемые аккумуляторы, хотя процесс преобразования не является полностью эффективным и требует дополнительного оборудования. Поэтому система на базе генератора включает источник энергии, топливный бак или ёмкость для хранения, двигатель или другой первичный привод, электрогенератор, силовую электронику, компоненты охлаждения, крепления, проводку и, как правило, перезаряжаемый аккумулятор.

Аккумулятор остаётся важным элементом. Он может обеспечивать мгновенный ток при ускорении двигателей, поддерживать питание во время запуска генератора, поглощать кратковременные пики нагрузки и обеспечивать контролируемую реакцию при прерывании генерации. Во многих конструкциях генератор подбирается под постоянную электрическую нагрузку, а не под каждый кратковременный пик. Тогда аккумулятор покрывает переходный спрос, который в противном случае потребовал бы более крупного и тяжёлого генератора.

Такая архитектура чаще всего применяется в беспилотных самолётах и гибридных летательных аппаратах вертикального взлёта, где эффективный крейсерский полёт делает возможной увеличенную продолжительность пребывания в воздухе. Мультикоптерные платформы также могут использовать бортовую генерацию, однако зависание требует значительной непрерывной мощности, поэтому масса, вибрация и тепловое управление становятся особенно ограничивающими факторами.

Основные компоненты и путь передачи энергии

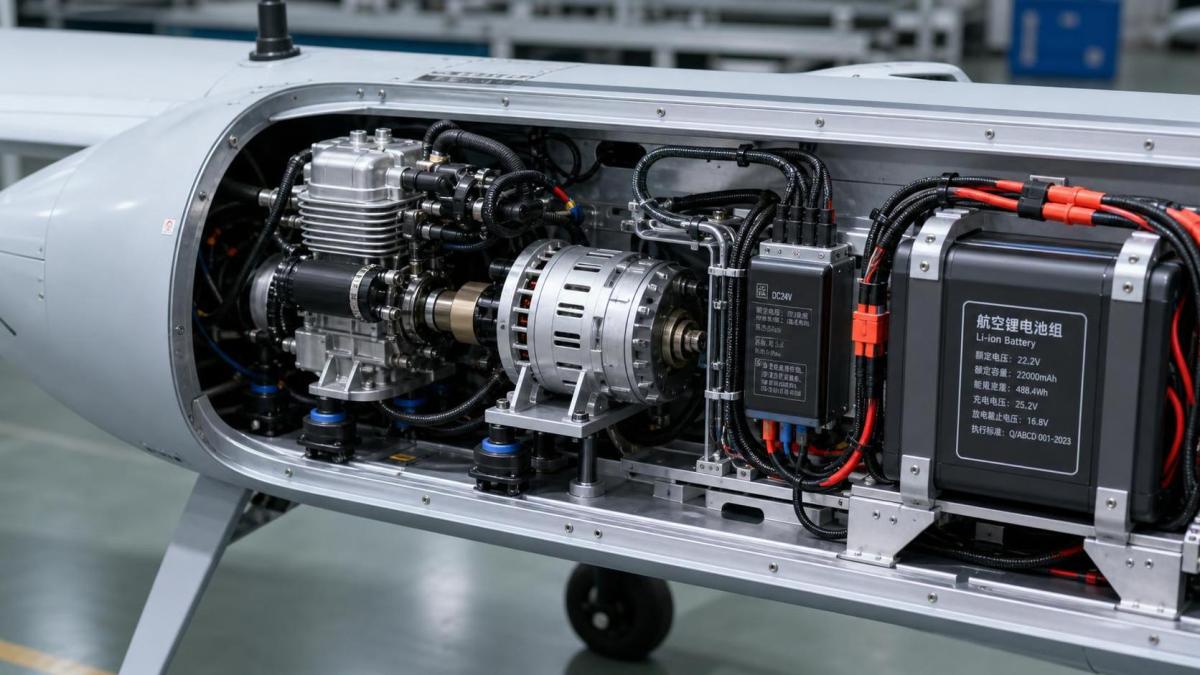

В центре типичного генератора БПЛА на базе двигателя внутреннего сгорания находится компактный ДВС, соединённый с альтернатором на постоянных магнитах. Двигатель вращает ротор альтернатора, а альтернатор вырабатывает электроэнергию, величина которой зависит от частоты вращения и нагрузки. Выпрямитель и ступень регулирования напряжения преобразуют этот выход в стабильный постоянный ток, пригодный для бортовой шины питания летательного аппарата.

Силовая электроника должна выполнять не только простое преобразование. Она может регулировать напряжение, ограничивать ток, изолировать неисправности, управлять зарядкой аккумулятора, фильтровать электрические помехи, передавать рабочие данные в систему управления полётом и предотвращать обратный ток от аккумулятора в генератор. В системах большей мощности контроллер двигателя также может координировать потребности тяговой установки с генератором и аккумулятором, чтобы ни один из источников не работал за пределами безопасного диапазона.

При сравнении систем полезны следующие технические термины:

• Непрерывная электрическая мощность — это мощность, которую система может выдавать при длительной работе в заданных условиях. Для продолжительности полёта она важнее кратковременной пиковой мощности.
• Диапазон напряжения должен соответствовать бортовой шине и последующим преобразователям. Одного номинального напряжения недостаточно, поскольку нагрузки должны выдерживать пределы при зарядке и переходных изменениях нагрузки.
• Удельная мощность сопоставляет выходную мощность с массой системы. Она должна учитывать крепления, элементы выхлопной системы, оборудование охлаждения и управляющую электронику, а не только двигатель.
• Расход топлива при нагрузке показывает, сколько топлива первичный привод использует при заданной выходной мощности. Показатели расхода без указания мощности, атмосферных условий или рабочей точки трудно сравнивать.
• Качество электроэнергии описывает стабильность напряжения, пульсации, электрические помехи и реакцию системы на внезапное изменение нагрузки полезной нагрузки или тяговой установки.

Подача топлива — ещё один вопрос системного уровня. Бак, система вентиляции, трубопроводы, фильтры, насос при необходимости и запорный клапан должны продолжать работать при ожидаемых пространственных положениях летательного аппарата. Расположение топливозаборника важно, поскольку при крутом наборе высоты, развороте или замедлении жидкость может переместиться от него. Фильтры должны быть доступны, а прокладка магистралей должна исключать точки истирания, горячие поверхности выхлопной системы и электрические разъёмы.

Соответствие генерации нагрузке миссии

Выбор мощности генератора начинается с профиля электрической нагрузки, а не с одного значения максимальной мощности. Профиль должен различать постоянную нагрузку в крейсерском режиме, периодическую нагрузку полезной нагрузки, нагрузку при взлёте или наборе высоты, пусковой ток и мощность, необходимую для авионики и связи на протяжении всей миссии. Подвес камеры может потреблять умеренную постоянную мощность, но создавать кратковременные пики при движении. Обогреваемый датчик может потреблять мало энергии в тёплую погоду и значительно больше в холодных условиях. Оборудование передачи данных также может изменять потребление в зависимости от качества канала и установленной выходной мощности.

Для летательного аппарата самолётного типа потребность в тяговой мощности часто снижается после набора высоты и стабилизируется в крейсерском полёте. Это может позволить генератору покрывать крейсерскую мощность, пока аккумулятор поддерживает набор высоты, маневрирование или уход на второй круг. Стратегия управления должна иметь чёткие границы: когда аккумулятор заряжается, когда ему разрешено разряжаться, что происходит при превышении спроса над генерацией и какой резерв остаётся доступным для последовательности посадки.

Выходную мощность генератора не следует считать полностью доступной при любых условиях. Плотность воздуха, поток охлаждающего воздуха, характеристики топлива, высота, износ двигателя и температура внутри корпуса могут снизить полезную выходную мощность. Система, которая кажется достаточной на стенде, может оказаться предельной внутри плотно скомпонованного планера в жаркий день. Потери при электрическом преобразовании также важны. Альтернаторы, выпрямители, DC-DC-преобразователи, проводка и зарядка аккумулятора рассеивают часть энергии в виде тепла.

Выбор проводов связан как с током, так и с геометрией установки. Слишком тонкие проводники создают падение напряжения и нагрев, особенно на длинных участках между генератором, аккумулятором, распределительной платой и контроллерами тяговой установки. Более крупный кабель увеличивает массу. Разъёмы требуют надёжной фиксации, подходящей допустимой токовой нагрузки, изоляции, совместимой с воздействием тепла и топлива, а также разгрузки от натяжения, чтобы вибрация не передавалась непосредственно на клеммы.

Механическая интеграция не менее важна, чем выходная мощность

Бортовой генераторный агрегат — это вибрирующая вращающаяся машина, выделяющая тепло и установленная на лёгкой конструкции летательного аппарата. Качество установки может определять надёжность работы электрической системы. Схема крепления должна распределять нагрузку по планеру без концентрации напряжений в тонких композитных обшивках или неподдерживаемых печатных деталях. Алюминиевые кронштейны широко применяются там, где требуются жёсткость и термостойкость; конструкции из углеродного волокна могут требовать изолирующих слоёв или тщательной проработки сопряжения, поскольку углеволокно может проводить электричество и способствовать гальванической коррозии при непосредственном контакте с некоторыми металлами во влажных условиях.

Виброизоляторы могут уменьшить передачу вибраций на авионику и камеры, однако чрезмерно мягкие крепления могут позволить генератору смещаться, изменять центр тяжести, вызывать усталостное повреждение шлангов или нарушать соосность ремня либо муфты. Выбранная жёсткость изоляторов должна учитывать массу генератора, диапазон оборотов двигателя, ожидаемые ускорения и структурные моды планера. Практичная установка также обеспечивает доступность крепёжных элементов для проверки момента затяжки и использует методы фиксации, соответствующие температурной и вибрационной среде.

Охлаждение нельзя оставлять на остаточный воздушный поток. Двигатель, альтернатор, регулятор, выхлопная система и аккумулятор имеют разные температурные пределы. Канальное охлаждение может требовать воздухозаборника, определённого пути через горячие поверхности и выхода с достаточной разностью давлений для перемещения воздуха. Простое размещение вентиляционных отверстий рядом с источником тепла не гарантирует прохождение воздушного потока через него. Прокладка выхлопной системы требует достаточного зазора от полимерных деталей, изоляции проводки, топливных магистралей и композитных ламинатов. Может потребоваться теплозащита, однако она также удерживает тепло, если не учитывать общий путь воздушного потока.

Контроль центра тяжести остаётся вопросом управления полётом. Масса топлива меняется в ходе миссии, поэтому размещение бака может изменять баланс по мере расходования топлива. Генератор, бак, аккумулятор и полезную нагрузку следует оценивать совместно при полном и почти пустом баке. Конфигурация, правильно сбалансированная только при взлёте, может позднее в полёте потребовать чрезмерных управляющих усилий.

Надёжность зависит от поведения при неисправностях

Большая продолжительность полёта полезна только тогда, когда энергосистема предсказуемо ведёт себя при нештатных ситуациях. Генератор может потерять выходную мощность из-за нехватки топлива, перегрева, проблем с зажиганием, отказа ремня или муфты, повреждения проводки, неисправностей регулятора или ошибок датчиков. Для каждого вероятного события летательный аппарат должен иметь определённую электрическую реакцию. Во многих гибридных конфигурациях аккумулятор обеспечивает достаточный резерв для стабилизации, навигации, связи и контролируемой процедуры возвращения после остановки генерации.

Электрическая защита обычно включает предохранители или автоматические выключатели, ограничения сверхтока в контроллерах питания, мониторинг температуры, функции управления аккумулятором и пороги напряжения, которые запускают изменение режима полёта. Схема защиты должна быть согласованной. Предохранитель, срабатывающий слишком медленно, может не защитить проводник; предохранитель, выбранный слишком близко к нормальной переходной нагрузке, может вызывать ложные отключения. Также полезна изоляция неисправностей: отказавшая полезная нагрузка не должна обязательно отключать питание критически важных органов управления полётом.

Электромагнитным помехам следует уделять внимание, поскольку системы зажигания, альтернаторы, импульсные регуляторы, телеметрические радиостанции, приёмники GNSS и средства визуализации могут влиять друг на друга. Экранированный кабель, витая пара для чувствительных сигналов, стратегия заземления, физическое разделение, фильтры и соединение корпусов могут способствовать созданию более помехоустойчивой установки. Точная реализация зависит от архитектуры летательного аппарата. Подключение каждого экрана без разбора может создать нежелательные пути тока, тогда как незаземлённое экранирование может обеспечивать слабую защиту.

Проверка перед полевым развёртыванием

Стендовые испытания должны максимально точно представлять электрическую нагрузку летательного аппарата. Полезно наблюдать холодные пуски, повторные пуски прогретого двигателя, выходную мощность генератора при различных нагрузках, поведение зарядки аккумулятора, пульсации напряжения, повышение температуры и переход между питанием от генератора и аккумулятора. Испытательные приборы должны записывать, а не просто отображать значения, поскольку кратковременные провалы напряжения или тепловые отклонения могут быть пропущены при визуальном наблюдении.

После стендовых работ испытания в установленном состоянии могут выявить проблемы, скрытые при открытом испытательном стенде. Кожухи изменяют охлаждение; установленная прокладка выхлопной системы изменяет противодавление и теплообмен; длина проводки изменяет падение напряжения; а конструкция летательного аппарата изменяет характер вибраций. Наземные прогоны должны включать проверку смещения крепёжных элементов, просачивания топлива, перетирания шлангов, ослабления разъёмов, необычного шума и теплового воздействия на близлежащие компоненты.

Лётные испытания обычно переходят от коротких профилей с низким риском к более длительной эксплуатации после того, как энергосистема продемонстрировала стабильное поведение. Цель состоит не просто в демонстрации длительного полёта. Она заключается в наблюдении электрических запасов, поведения топлива при манёврах, тепловой стабилизации, влияния вибраций на датчики и реакции резервного питания при репрезентативных нагрузках. Любое изменение полезной нагрузки, винта, корпуса, настроек программного обеспечения или топливной системы может изменить эти результаты.

Техническое обслуживание и практические ограничения

Генератор БПЛА вводит задачи технического обслуживания, которых может не быть у летательных аппаратов только с аккумуляторным питанием. Они могут включать проверку компонентов искрового зажигания, топливных фильтров, шлангов, уплотнений, каналов охлаждения, подшипников, муфт, оборудования выхлопной системы, вибрационных креплений и электрических клемм. Межсервисные интервалы должны соответствовать документации на конкретный двигатель и компоненты, при этом фактическую частоту проверок может потребоваться скорректировать с учётом пыли, влажности, воздействия соли, холодной погоды или многократной работы при высокой нагрузке.

Обращение с топливом также влияет на надёжность. Загрязнение, попадание воды, неподходящие условия хранения или неправильная топливная смесь, где это применимо, могут привести к плохому запуску, нестабильному выходу мощности или внутреннему повреждению. Топливные ёмкости и средства перекачки должны содержаться в чистоте и находиться под чётким контролем. При хранении летательного аппарата следует учитывать топливную систему, состояние аккумулятора и возможность образования паров, утечек или коррозии во время простоя.

Распространённое заблуждение состоит в том, что бортовой генератор автоматически устраняет ограничения по продолжительности полёта. Он лишь смещает ограничивающие факторы. Ёмкость топлива, аэродинамика летательного аппарата, надёжность двигателя, охлаждение, потребность полезной нагрузки, погода, дальность связи, политика резервирования и состояние технического обслуживания по-прежнему определяют доступное окно миссии. Ещё одно ошибочное представление заключается в том, что генератор может заменить всю ёмкость аккумулятора. На практике аккумулятор часто обеспечивает быстрый электрический отклик и резерв на случай отказа, которые делают гибридную систему работоспособной.

Наиболее полезно оценивать генератор БПЛА как часть полной энергетической архитектуры летательного аппарата. Номинальная выходная мощность, масса, расход топлива, регулирование напряжения, охлаждение, виброизоляция, проводка, поведение аккумулятора и стратегия возвращения должны быть согласованы между собой. Когда эти интерфейсы рассматриваются как инженерные требования, а не как вспомогательные элементы, бортовая генерация может поддерживать миссии, требующие непрерывного электропитания в воздухе за пределами практических возможностей одних аккумуляторов.
